Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPHO
Chứng nhận:
ISO9001:2015/GB/T 19001-2016
Số mô hình:
TS508D-01
Liên hệ chúng tôi

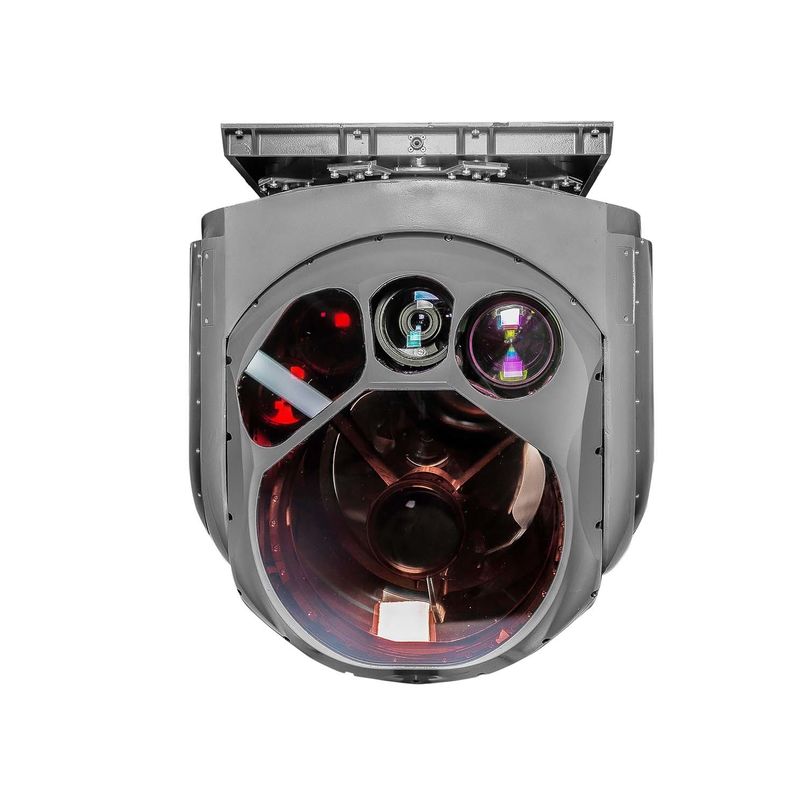

80kg 2 trục 4 khung ba cảm biến hồng ngoại hệ thống quang điện đa quang phổ
TS508D-01 là hệ thống quang điện ổn định bằng gyro với cảm biến EO, ba cảm biến IR (cảm biến MWIR được làm mát, SWIR và balck và whiteNIR) và máy đo xa laser 30km và khoảng cách bức xạ laser hơn 10km,Động cơ servo quay liên tục 360 °, , tổng trọng lượng khoảng 80kg.TS508D-01 hệ thống quang điện trên không với trọng lượng nhẹ, trưởng thành và độ chính xác ổn định cao công nghệ hệ thống servo pan tile và có thể được đặt,nó cũng có thể được lắp ráp trên UAV, tàu và phương tiện để đáp ứng nhu cầu của biển và không khí.
Chức năng
1. Cung cấp video hồng ngoại và hình ảnh cho khu vực phát hiện
2. Chức năng ổn định trục thị giác chính xác cao
3Với khả năng phát hiện và nhận dạng mục tiêu mặt đất.
4. Hỗ trợ tìm kiếm, theo dõi, khóa, hướng dẫn, vv cách làm việc
5. Với lớp phủ ký tự, tùy chỉnh và chức năng hiển thị;
6Với chức năng tự kiểm tra và chẩn đoán lỗi
7. hỗ trợ vị trí mục tiêu và tầm nhìn laser và bức xạ laser
8.Hỗ trợ theo dõi thủ công, theo dõi địa lý, theo dõi tự động và theo dõi tìm kiếm mục tiêu
9. Hỗ trợ tầm bắn laser mục tiêu, cung cấp thời gian thực góc của đường ánh sáng, tốc độ góc và thông tin phạm vi cho hệ thống nhiệm vụ
10. Cung cấp hướng dẫn laser cho vũ khí hướng dẫn bằng laser và hỗ trợ mã tần số chính xác của người dùng
Thông số kỹ thuật
| EO +A3:E35 cảm biến | Độ dài sóng | 0.486μm 0.656μm | ||
| Nghị quyết | 1080p | |||
| Độ dài tiêu cự | ||||
| FOV | 30.6o x 17.2o x 1.53o x 0.86 | |||
| Khả năng phát video | ||||
| Khoảng cách | Khoảng cách phát hiện: ≥ 12km. Khoảng cách xác định: ≥ 7km | |||
| Cảm biến IR | Loại IR | MWIR | SWIR | NIR ((Black&white) |
| Độ dài sóng | 3.7μm ∙4.8μm | 0.95μm ∙1.7μm | 0.65μm 0.9μm | |
| Nghị quyết | 640×512 | 640×512 | 1920×1080 | |
| Hướng dẫn FOV | 30° × 24 | *** | ||
| FOV lớn | 7.44° × 6° | 7.44° × 6° | ||
| FOV trung bình | 1.86°×1.5° | 1.86° x 1.5 | ||
| FOV nhỏ | 0.47°×0.37° | 00,45° × 0,36° | 0.5o × 0.5 (30.6o × 17.2o ∙ 1.53o × 0.86o tiếp tục phóng to) | |
| Khoảng cách | Khoảng cách phát hiện: ≥ 30km; Khoảng cách xác định: ≥20km |
Khoảng cách phát hiện: ≥ 30km; Khoảng cách xác định: ≥20km |
Khoảng cách phát hiện: ≥45km; Khoảng cách xác định: ≥30km |
|
| Máy đo từ xa bằng laser | Độ dài sóng | 1064nm | ||
| Năng lượng laser | ≥ 80mJ | |||
| Khoảng cách | 300m30km | |||
| Độ chính xác trong phạm vi | < ± 2m | |||
| thiết kế laser | ≥10Km | |||
| Mã bức xạ laser | 8 nhóm ((Điều chỉnh và mở rộng tùy chọn) | |||
| Tìm kiếm và theo dõi điểm ánh sáng | Độ dài sóng | 1064nm | ||
| Máy phát hiện | Bốn phần tư | |||
| FOV | ≥ 4 | |||
| Khoảng cách tìm kiếm và theo dõi | ≥10km | |||
| độ chính xác | ≤1mrad | |||
| Hệ thống servo | Giới hạn xoay | 360o liên tục Pan, Pitch: -120° ~ +45o | ||
| Độ chính xác góc | ||||
| Độ chính xác ổn định | Độ chính xác ổn định đường ngắm≤10μrad (1σ) | |||
| Tốc độ góc tối đa | ≥ 70°/s | |||
| Độ chính xác tọa độ vị trí địa lý | ≤20m/10km | |||
| Tốc độ gia tốc góc tối đa: | ≥ 60°/S | |||
| Giao diện | Kiểm soát giao diện |
1*RS422 ((TTL tùy chọn) | ||
| đầu ra tín hiệu và hình ảnh | 4*HDSDI | |||
Hình vẽ cơ khí
