Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPHO
Chứng nhận:
ISO9001:2015/GB/T 19001-2016
Số mô hình:
TS170C-02
Liên hệ chúng tôi
Băng hình
Băng hình

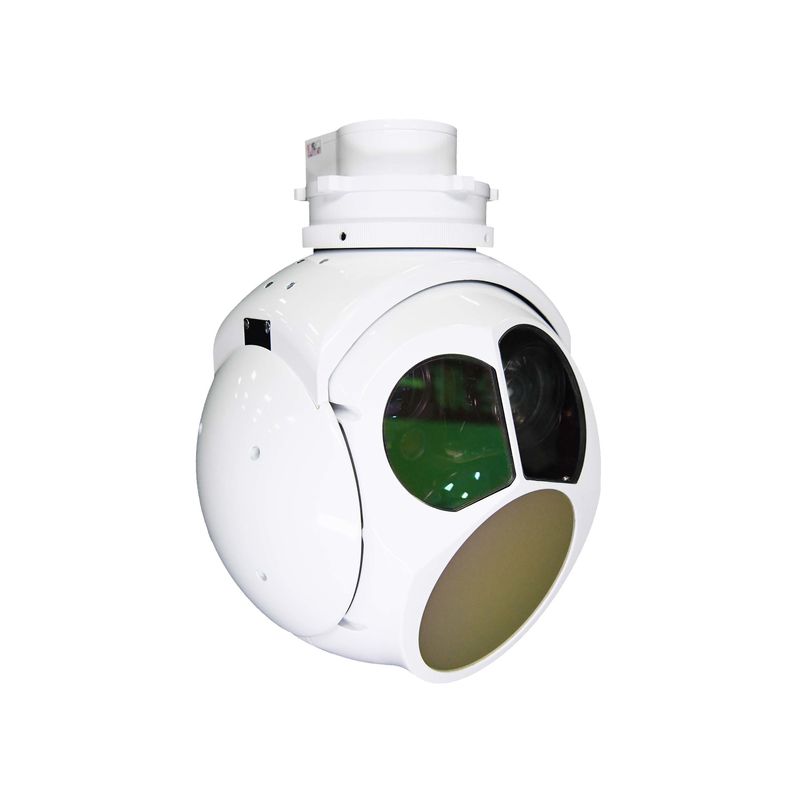

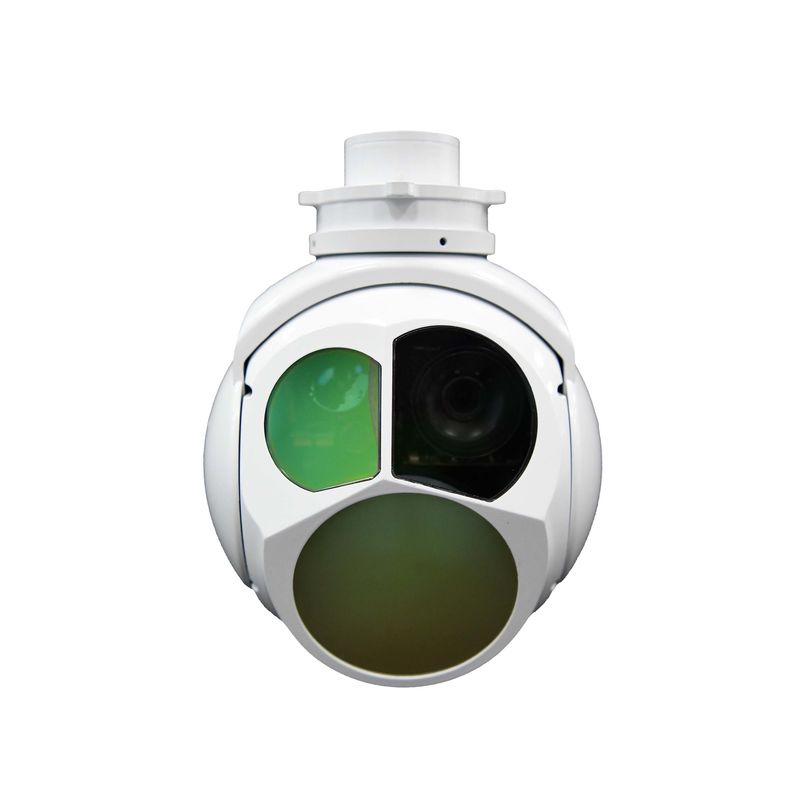

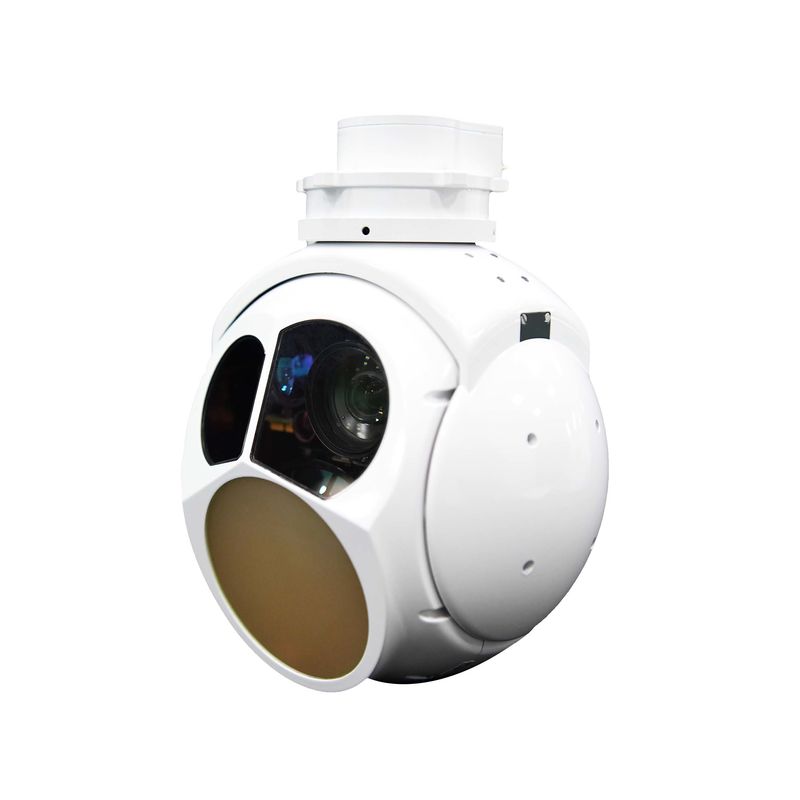

Hệ thống giám sát quang học ánh sáng nhìn thấy 30X với camera nhiệt LWIR
loại TS170C-02 có ba đèn bao gồm cảm biến EO, LWIR và đèn chiếu sáng laser. với các bộ phận phụ đó, máy ảnh của chúng tôi có thể hoạt động hoàn hảo cho nhu cầu giám sát.các vòng trượt dẫn điện đảm bảo ổn định quá trình hình ảnhHình ảnh chuyển động cao được đảm bảo.
Chức năng
1. Cung cấp video hồng ngoại và hình ảnh cho khu vực phát hiện
2. Độ chính xác cao ổn định trục thị giác
3Khả năng phát hiện và nhận dạng mục tiêu mặt đất
4. Hỗ trợ tìm kiếm, theo dõi, khóa, hướng dẫn, vv nhiều chế độ làm việc
5. Hỗ trợ các ký tự chồng lên nhau, tùy chỉnh và hiển thị
6. tự kiểm tra và chẩn đoán lỗi
7Định vị mục tiêu và tầm bắn laser.
Thông số kỹ thuật
| Cảm biến EO | Độ dài sóng | 0.4μm ∙ 0.9μm | |||
| Nghị quyết | 1920x1080 | ||||
| Độ dài tiêu cự | 4.3mm129mm30X | ||||
| FOV | 63.7° ∼2.3° | ||||
| Khả năng phát video | HD-SDI ((1080P 30Hz) | ||||
| Khoảng cách | Người: Phát hiện 6km; Nhận dạng 2km. Xe: Phát hiện 15km; Nhận dạng 8km. | ||||
| Cảm biến IR | Loại IR | LWIR ((không làm mát) |
| Độ dài sóng | 8 ‰ 14 μm | |
| Nghị quyết | 640x512 | |
| Pixel | 12um | |
| NETD | 40mk | |
| Độ dài tiêu cự | 63mm/F1.0 | |
| FOV | 6.9o × 5.5o | |
| Khoảng cách | Người: Khám phá 1.8km; Nhận dạng 0.4km Xe: Phát hiện 10km; Nhận dạng 2,5km |
| Máy đo từ xa bằng laser | Độ dài sóng | 1535nm |
| Hiệu suất | ||
| Khoảng cách | 4km | |
| Độ chính xác trong phạm vi | ±3 |
| Hệ thống servo | Giới hạn xoay | 360o liên tục Pan, Pitch: -110 ° ~ + 10 o | ||||
| Độ chính xác góc: | ≤2mrad | |||||
| Độ chính xác ổn định | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Tốc độ góc tối đa | ≥50°/s | |||||
| Tốc độ gia tốc góc tối đa: | ≥ 90°/S | |||||
| Chức năng theo dõi | Tốc độ chuyển động: | 30 pixel/bộ | ||||
| Khác biệt hình ảnh mục tiêu: | 8% | |||||
| Mục tiêu hình ảnh pixel ((Mini) | 4x3 pixel | |||||
| Hỗ trợ | Chống tắc nghẽn mà không mất chức năng | |||||
| Giao diện | Truyền thông giao diện |
RS422 x2 ((TTL tùy chọn) | |||
| Khả năng phát video | HDSDI | ||||
Hình ảnh
Hình vẽ cơ khí
Nguyên tắc hoạt động của Phạm vi laser xung
Nguyên tắc cốt lõi là bắn tia laser với thời gian rất ngắn đến đối tượng phát hiện,và khoảng cách từ máy dò đến đối tượng được đo được suy ra ngược lại bằng cách đo trực tiếp thời gian bay của phát xạ laser, đâm vào vật thể được phát hiện và sau đó quay trở lại máy dò.thời gian trễ trở lại tương ứng với khoảng cách đi là gấp đôi khoảng cách mục tiêu.
Vì ánh sáng di chuyển rất nhanh, giải pháp này đòi hỏi một mạch đồng hồ rất mỏng (thường là mức ps, 1 ps = 10^-3 ns) và một mạch phát laser với chiều rộng xung rất hẹp (thường là mức ns),vì vậy nó khó phát triển và có một ngưỡng cao, nhưng việc sử dụng tổng quát nguyên tắc TOF của LIDAR thường có thể đạt phạm vi phát hiện 100 mét.Laser xung được đặc trưng bởi sức mạnh đỉnh cao, cho phép chúng đi qua khoảng cách dài trong không gian, vì vậy việc đo phạm vi laser xung có thể được sử dụng để đo các mục tiêu rất xa.
