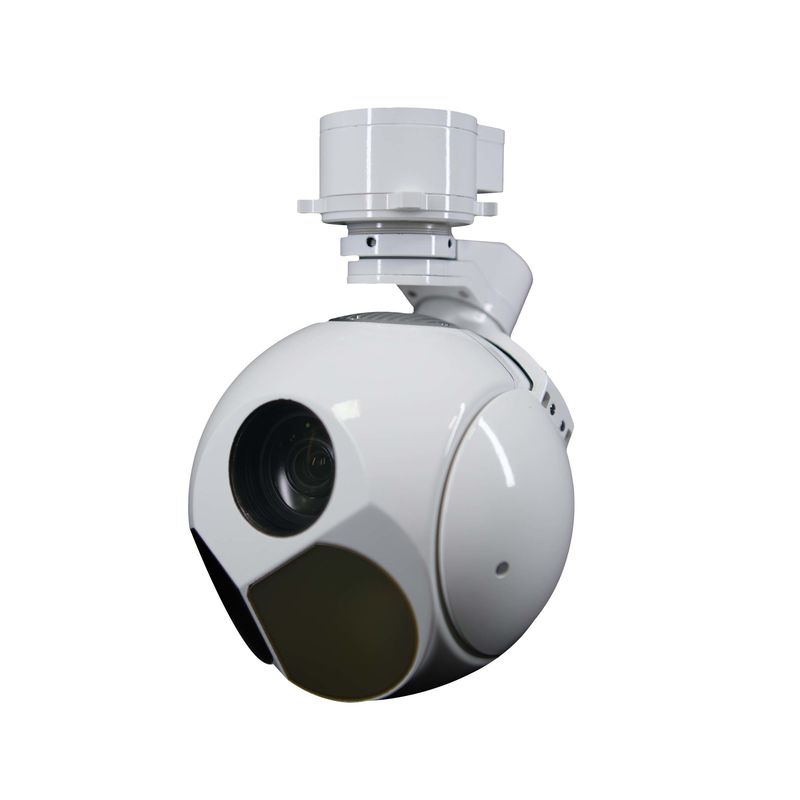

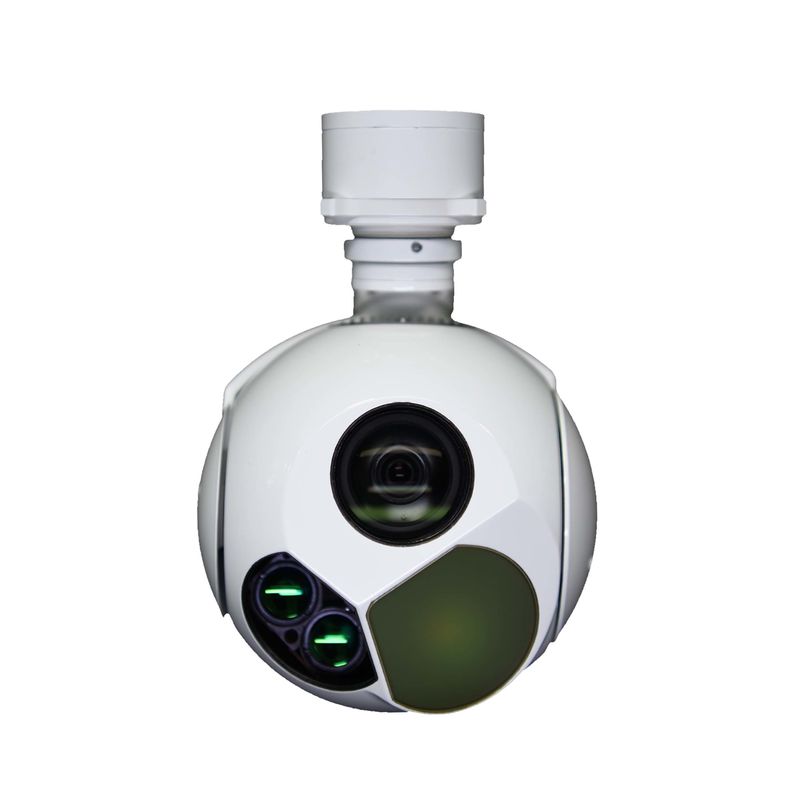

Máy ảnh UAV Gimbal cảm biến IR EO ba trục 1,1kg với chức năng đo khoảng cách bằng laser

Máy ảnh UAV Gimbal 3 trục IR EO Sensorvới chức năng Laser Ranging


TS130CT-02 có ba đèn bao gồm ánh sáng nhìn thấy được, IR và Laser, giúp nó đạt được phạm vi làm việc rộng hơn.Nó tích hợp một zoom quang học 30x SONY 1/1.8 Ống ảnh sinh học loại và máy ảnh nhiệt IR 35mm 12μm và máy đo xa laser 3000m. Hỗ trợ theo dõi và nhận dạng mục tiêu ổn định. Với 3 trục chính xác cao,máy ảnh có lợi thế fot nó'tốt hơn thép nhôm nhàNó được sử dụng rộng rãi trong các ngành công nghiệp UAV của nhiệm vụ tầm xa như kiểm tra, giám sát, cứu hộ và các ứng dụng thách thức khác.e và các ứng dụng công nghiệp khác.


Chức năng

1. Cung cấp video hồng ngoại và hình ảnh cho khu vực phát hiện
2. Độ chính xác cao và ổn định trục thị giác
3Khả năng phát hiện và nhận dạng mục tiêu mặt đất
4. Hỗ trợ tìm kiếm, theo dõi, khóa, hướng dẫn, vv chế độ làm việc
5. Hỗ trợ các ký tự chồng lên nhau, tùy chỉnh và hiển thị
6. hỗ trợ định vị mục tiêu và tầm bắn laser
7. tự kiểm tra vàchẩn đoán lỗi
8. UDP điều khiển và truyền hình (UDP / RTSP) bằng Ethernet
9. IR đo nhiệt độ giả màu
10. Xây dựng trong lưu trữ video và hình ảnh

Thông số kỹ thuật


Hình ảnh


Hình vẽ cơ khí



Nguyên tắc hoạt động của hệ thống theo dõi nền tảng quang học

Hệ thống theo dõi đầu tiên tìm kiếm mục tiêu trong chế độ xem nhiều hơn nhưng ít hơn, và sau đó chuyển sang chế độ ít xem hơn nhưng nhiều hơn khi tìm thấy dấu vết của mục tiêu.Theo dõi đề cập đến quá trình định vị một mục tiêu di chuyển theo thời gianKhi một hệ thống theo dõi sử dụng một cảm biến quang điện tử (ví dụ, một thiết bị tích điện (CCD: Charge-Coupled Device)) để thu thập một chuỗi hình ảnh của chuyển động của mục tiêu,chúng tôi gọi nó là một hệ thống theo dõi optoelectronicCác hệ thống theo dõi quang điện thường sử dụng công nghệ theo dõi trục tổng hợp, bao gồm hai đơn vị điều khiển, giá đỡ và giai đoạn theo dõi chính xác.giá đỡ nên lấy tín hiệu xoay vị trí theo tín hiệu hướng dẫn, và làm cho mục tiêu xuất hiện trên máy dò thô với một lĩnh vực tầm nhìn lớn và tần số lấy mẫu thấp bằng cách tự quay,và nhận được kết quả định vị với một phạm vi đi du lịch lớn và độ chính xác theo dõi thấp do mô-men xoắn của vòng lặp điều khiểnTrên cơ sở giảm lỗi theo dõi của máy dò thô, phần còn lại của việc theo dõi mục tiêu được tạo ra bởi hệ thống servo rack đi vào theo dõi thứ cấp.Nền tảng theo dõi chính xác điều khiển động cơ bằng số lượng ngoài mục tiêu thu được từ máy dò mỏng với tầm nhìn nhỏ và tần số lấy mẫu cao, và độ chính xác cuối cùng của trục quang chỉ được đạt được dưới hiệu suất theo dõi với phạm vi di chuyển nhỏ và độ chính xác theo dõi cao.Nhiệm vụ cuối cùng của hệ thống theo dõi quang học là liên tục giảm lỗi trục rõ ràng giữa thiết bị và mục tiêu bằng cách lái thiết bị thông qua động cơ.
