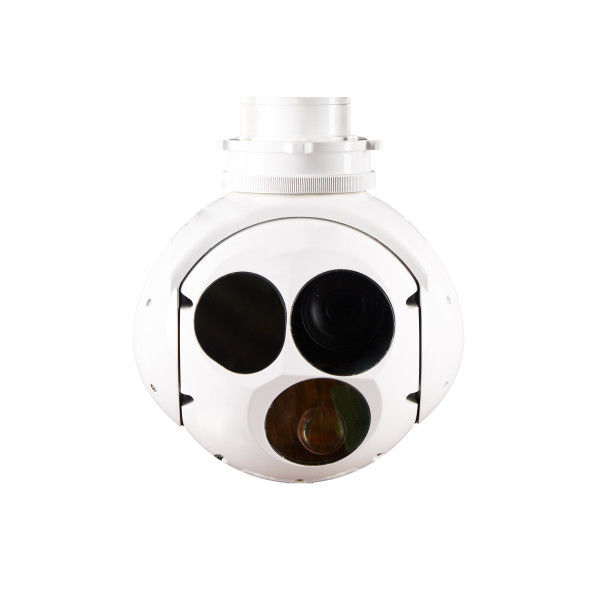

Ba cảm biến ánh sáng EO Hệ thống giám sát quang điện Mô-đun thu nhỏ
Hệ thống quang điện tải trọng UAV thu nhỏ ba ánh sánglà hai trục gyro ổn định gimbal UAV payload.Hệ thống quang điện chủ yếu bao gồm mô-đun hình ảnh ánh sáng nhìn thấy, mô-đun hình ảnh hồng ngoại không làm mát sóng dài và laser rangerfinder / đèn chiếu sáng.Nó hnhư khả năng phát hiện và xác định mục tiêu mặt đất.Và, nó rất hữu íchith chức năng hình ảnh ánh sáng nhìn thấy và hồng ngoại ánh sáng kép.
Chức năng
1. Định ổn định LOS chính xác cao
2. hình ảnh ánh sáng hiển thị và hồng ngoại kép
3- Phát hiện và xác định mục tiêu trên mặt đất
4Tìm kiếm, theo dõi, khóa, hướng dẫn và các chế độ hoạt động khác
5Khả năng định vị mục tiêu
6. Ánh sáng laser và tầm
Thông số kỹ thuật
| Cảm biến EO | Độ dài sóng | 0.4μm ∙ 0.9μm |
| Nghị quyết | 1920x1080 | |
| Độ dài tiêu cự | 4.3mm129mm30X | |
| FOV | 63.7° ∼2.3° | |
| Khả năng phát video | HD-SDI ((1080P 30Hz) | |
| Khoảng cách | Người: phát hiện 6km; nhận dạng 2km xe: phát hiện 15km; nhận dạng 8km | |
| Cảm biến IR | Loại IR | LWIR ((không làm mát) |
| Độ dài sóng | 8 ‰ 14 μm | |
| Nghị quyết | 640x512 | |
| Pixel | 12um | |
| NETD | 50mk | |
| Độ dài tiêu cự | 35mm/F1.0 | |
| FOV | 12.4o × 9.9o | |
| Khoảng cách | Mục tiêu: 2.3m*2.3m Xe Khám phá: 5.7; Xác nhận: 1.4 |
|
| Máy đo từ xa bằng laser | Độ dài sóng | 1064nm |
| Năng lượng laser | ≥ 25mJ | |
| Khoảng cách | 120m~5000m | |
| Độ chính xác trong phạm vi | ≤3m | |
| Hệ thống servo | Giới hạn xoay | Azimuth: nX360o liên tục; Pitch: -110° ~+10o |
| Độ chính xác góc: | ≤2mrad | |
| Độ chính xác ổn định | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz) | |
| Tốc độ góc tối đa | ≥ 60°/s | |
| Tốc độ gia tốc góc tối đa: | ≥ 60°/S | |
| Giao diện | Truyền thông giao diện |
RS422*2 (TTL tùy chọn) |
| Khả năng phát video | HD-SDI*1 | |
| Tổng quát | Cấu trúc | ≤ Φ172mm × 200mm |
| Trọng lượng | ≤2,5kg | |
| Điện áp | DC24V ((20V ~ 28V) | |
| Tiêu thụ năng lượng | Trung bình:≤50W, đỉnh: ≤100W | |
| Nhiệt độ hoạt động | -20°C-60°C | |
| Nhiệt độ lưu trữ | / | |
| Chức năng theo dõi | Tốc độ chuyển động: | 30 pixel / khung hình |
| Khác biệt hình ảnh mục tiêu: | 5% | |
| Mục tiêu hình ảnh pixel ((Mini) | 4x3 pixel | |
| Hỗ trợ | Chống tắc nghẽn mà không mất chức năng |
Hình vẽ cơ khí
