Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPHO
Chứng nhận:
ISO9001:2015/GB/T 19001-2016
Số mô hình:
TS170C-03
Liên hệ chúng tôi

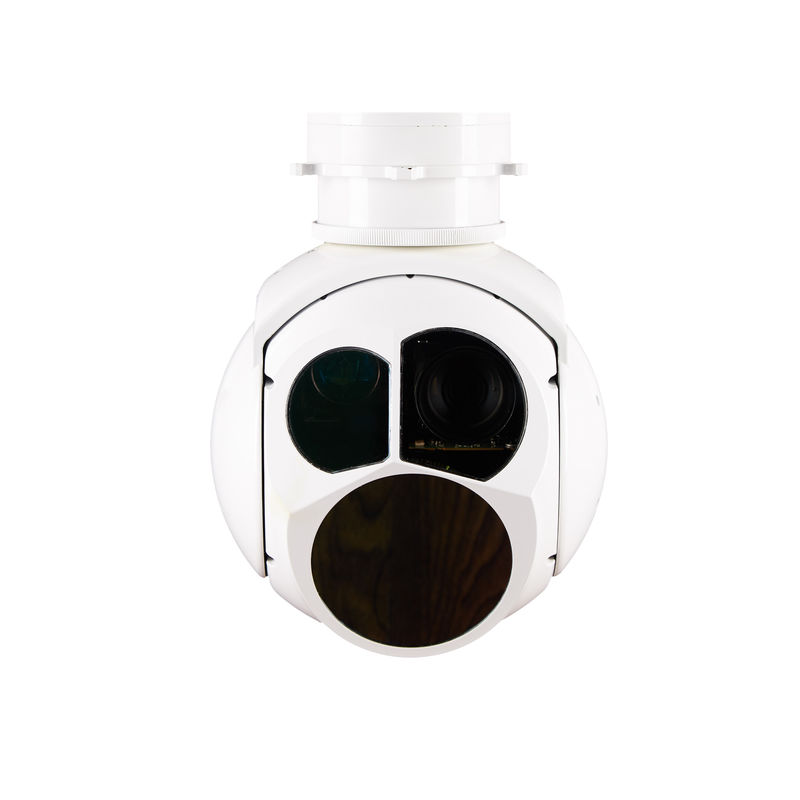

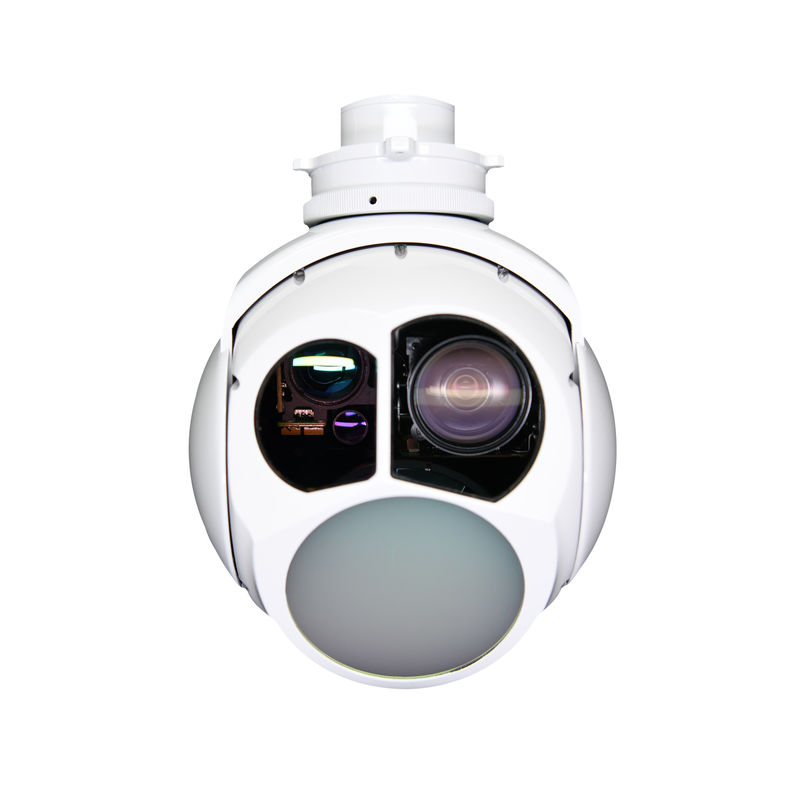

2 trục 2kg Phiên bản Hệ thống giám sát quang điện UAV Gimbal Camera
Là một hệ thống theo dõi quang điện ổn định theo hệ thống mạng, TS170C-03 có 1 kênh RS422 và 1 kênh đầu ra video Ethernet 100mb, được xây dựng trong cảm biến EO 30X,với độ phân giải 640x512 không làm mát LWIR và đo xa laser 4km, 360 ° xoay liên tục servo động cơ, tổng trọng lượng khoảng 2,4kg.TS170C-03 hệ thống quang điện trên không
Chức năng
1. Cung cấp video hồng ngoại và hình ảnh cho khu vực phát hiện
2. Độ chính xác cao ổn định trục thị giác
3Với khả năng phát hiện và nhận dạng mục tiêu mặt đất.
4. Hỗ trợ tìm kiếm, theo dõi, khóa, hướng dẫn, vv cách làm việc
5. Với lớp phủ ký tự, tùy chỉnh và hiển thị
6Với tự kiểm tra và chẩn đoán lỗi
7Hỗ trợ vị trí mục tiêu và tầm bắn laser.
8. tự kiểm tra vàchẩn đoán lỗi
Thông số kỹ thuật
| Cảm biến EO | Độ dài sóng | 0.4μm ∙ 0.9μm | |||
| Nghị quyết | 1920x1080 | ||||
| Độ dài tiêu cự | 4.3mm129mm30X | ||||
| FOV | 63.7° ∼2.3° | ||||
| Khả năng phát video | HD-SDI ((1080P 30Hz) | ||||
| Khoảng cách | Người: Phát hiện 6km; Nhận dạng 2km. Xe: Phát hiện 15km; Nhận dạng 8km. | ||||
| Cảm biến IR | Loại IR | LWIR ((không làm mát) |
| Độ dài sóng | 8 ‰ 14 μm | |
| Nghị quyết | 640x512 | |
| Pixel | 12um | |
| NETD | 40mk | |
| Độ dài tiêu cự | 60mm/F1.0 | |
| FOV | 6.9o × 5.5o | |
| Khoảng cách | Người: Khám phá 1.8km; Nhận dạng 0.4km Xe: Phát hiện 10km; Nhận dạng 2,5km |
| Máy đo từ xa bằng laser | Độ dài sóng | 1535nm |
| Hiệu suất | ||
| Khoảng cách | 4km | |
| Độ chính xác trong phạm vi | ±3 |
| Hệ thống servo | Giới hạn xoay | 360o liên tục Pan, Pitch: -110 ° ~ + 10 o | ||||
| Độ chính xác góc: | ≤2mrad | |||||
| Độ chính xác ổn định | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Tốc độ góc tối đa | ≥50°/s | |||||
| Tốc độ gia tốc góc tối đa: | ≥ 90°/S | |||||
| Chức năng theo dõi | Tốc độ chuyển động: | 30 pixel/bộ | ||||
| Khác biệt hình ảnh mục tiêu: | 8% | |||||
| Mục tiêu hình ảnh pixel ((Mini) | 4x3 pixel | |||||
| Hỗ trợ | Chống tắc nghẽn mà không mất chức năng | |||||
| Giao diện | Truyền thông giao diện |
RS422 x2 ((TTL tùy chọn) | |||
| Khả năng phát video | đầu ra Ethernet 100Mb | ||||
Hình vẽ cơ khí
Cảnh báo
1)Đừng chạm vào cửa sổ máy dò bằng tay hoặc các vật thể khác
2)Không cắm hoặc tháo đầu nối mà không ngắt nguồn điện
3)Kết nối nguồn điện và tín hiệu theo định nghĩa giao diện để ngăn ngừa thiệt hại thiết bị
4)Đừng tháo rời thiết bị. Nếu có bất kỳ lỗi nào, xin vui lòng liên hệ với HONPHO để bảo trì chuyên nghiệp.
