Hệ thống cảm biến quang điện tử hai trục 905nm 1000m cho máy bay không người lái (UAV)

Gimbal ổn định con quay hồi chuyển HAI TRỤC

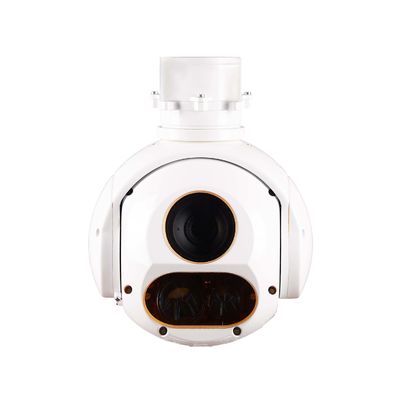

Pod quang điện TS120B sử dụng nền tảng ổn định con quay hồi chuyển hai trục, được trang bị vòng trượt dẫn điện để thực hiện xoay liên tục 360 độ, và có camera ánh sáng nhìn thấy độ nét cao zoom 30x và máy đo khoảng cách laser.
Nó chủ yếu được sử dụng để phát hiện hình ảnh trên không, nhận dạng, theo dõi, đo khoảng cách và định vị, đồng thời đáp ứng nhu cầu về lập bản đồ trên không, giám sát và trinh sát.

 chức năng

a) Cung cấp hình ảnh video có thể nhìn thấy của khu vực phát hiện;
b) Có chức năng ổn định trục thị giác có độ chính xác cao;
c) Có khả năng phát hiện và nhận dạng các mục tiêu trên mặt đất;
d) Với các chế độ làm việc như tìm kiếm, theo dõi, khóa, hướng dẫn;
e) Với chức năng tùy chỉnh và hiển thị siêu vị trí ký tự;
f) Với chức năng định vị mục tiêu;
g) Với chức năng đo khoảng cách bằng laser;
h) Nó có các chức năng tự kiểm tra và chẩn đoán lỗi.

 Camera zoom nhìn thấy

a) Băng tần làm việc: 0,4μm~0,9μm;
B) Số điểm ảnh của bộ dò: 1920×1080;
c) Tiêu cự: 4,3mm~129mm, zoom quang học liên tục 30 lần;
d) Trường nhìn ngang zoom liên tục: 63,7 ~ 1,1;
e) Đầu ra video: HD-SDI, 1080P, 30Hz.

đo khoảng cách bằng laser

a) Bước sóng làm việc: 905nm;
b) Độ chính xác đo khoảng cách: 3m;
c) Tần số đo khoảng cách: 1Hz;
d) Khoảng cách đo khoảng cách bằng laser: 3 ~ 1000 m.

Chỉ số hiệu suất servo

a) Phạm vi quay
Trục phương vị: n×360° xoay liên tục.
Trục cao độ: -110 ~+10 (0 theo hướng ngang và dương theo hướng lên)
b) Độ chính xác đo góc: ≤2mrad;
c) Độ chính xác ổn định: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz xoay);
d) Vận tốc góc tối đa: ≥ 50/s;
e) Gia tốc góc tối đa: ≥ 90/s2.

Chỉ số hiệu suất theo dõi

a) Tốc độ cập nhật độ lệch điểm ảnh: 50hz;
b) Tốc độ theo dõi: 30 pixel/khung hình;
c) Độ tương phản mục tiêu tối thiểu: 8%;
d) Kích thước hình ảnh mục tiêu tối thiểu: 4×3 pixel;
e) Trong trường hợp lăn, giảm nhanh hoặc phóng to hình ảnh mục tiêu, nó có khả năng theo dõi mà không bị trượt hoặc mất;
f) Nó có khả năng tự động thu lại mục tiêu sau khi loại bỏ sự che khuất ngắn hạn như đám mây và cảnh mặt đất.

thông số kỹ thuật điện

a) Giao diện truyền thông: 1 RS422;
b) Giao diện video: 1 kênh HD-SDI.

Đặc điểm cung cấp điện

a) Điện áp DC danh định: 12V;
b) Phạm vi điện áp cung cấp điện bình thường: 10V~14V;
c) Công suất tiêu thụ trung bình: ≤15W;
d) Công suất tiêu thụ cực đại: ≤30W.

Định nghĩa giao diện

3.1 Giao diện cơ khí
Xem để biết giao diện lắp đặt cơ khí.hình ảnh.


Hình 1 Giao diện cơ khí

3.2 Giao diện điện
Có hai loại đầu nối cho quả cầu quang điện, đầu nối hình chữ nhật được sử dụng để cung cấp điện và truyền thông, và đầu nối RF được sử dụng để truyền video. Xem để biết định nghĩa giao diện.bảng 1, Bảng 2

Bảng 1 Định nghĩa đầu nối hình chữ nhật (J30-15ZK)

Bảng 2 Giao diện video (MCX-KYH81)
