Nguồn gốc:
Trung Quốc
Hàng hiệu:
HONPHO
Chứng nhận:
ISO9001:2015/GB/T 19001-2016
Số mô hình:
TS192C-01
Liên hệ chúng tôi
Băng hình
Băng hình
Băng hình

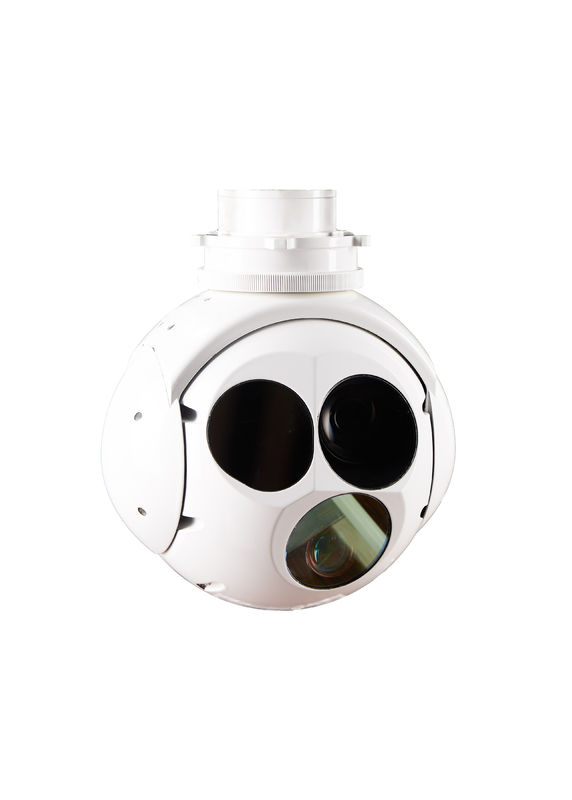

Hệ thống theo dõi quang điện 2 trục tự động ghi lại
TS192C-01 chủ yếu bao gồm một tháp pháo ổn định, tải trọng quang học và mạch xử lý thông tin.Mô-đun hình ảnh hồng ngoại không làm mát sóng dài và máy chiếu laser, cung cấp độ chính xác cao của video và hình ảnh.
Chức năng
1. Định ổn định LOS chính xác cao
2. hình ảnh ánh sáng hiển thị và hồng ngoại kép
3- Phát hiện và xác định mục tiêu trên mặt đất
4Tìm kiếm, theo dõi, khóa, hướng dẫn và các chế độ hoạt động khác
5Khả năng định vị mục tiêu
6. Ánh sáng laser và tầm
Thông số kỹ thuật
| Cảm biến EO | Độ dài sóng | 0.4μm ∙ 0.9μm |
| Nghị quyết | 1920x1080 | |
| Độ dài tiêu cự | 4.3mm129mm30X | |
| FOV | 63.7° ∼2.3° | |
| Khả năng phát video | HD-SDI ((1080P 30Hz) | |
| Khoảng cách | Người: phát hiện 6km; nhận dạng 2km xe: phát hiện 15km; nhận dạng 8km | |
| Cảm biến IR | Loại IR | LWIR ((không làm mát) |
| Độ dài sóng | 8 ‰ 14 μm | |
| Nghị quyết | 640x512 | |
| Pixel | 12um | |
| NETD | 50mk | |
| Độ dài tiêu cự | 35mm/F1.0 | |
| FOV | 12.4o × 9.9o | |
| Khoảng cách | Mục tiêu: 2.3m*2.3m Xe Khám phá: 5.7; Xác nhận: 1.4 |
|
| Máy đo từ xa bằng laser | Độ dài sóng | 1064nm |
| Năng lượng laser | ≥ 25mJ | |
| Khoảng cách | 120m~5000m | |
| Độ chính xác trong phạm vi | ≤3m | |
| Hệ thống servo | Giới hạn xoay | Azimuth: nX360o liên tục; Pitch: -110° ~+10o |
| Độ chính xác góc: | ≤2mrad | |
| Độ chính xác ổn định | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz) | |
| Tốc độ góc tối đa | ≥ 60°/s | |
| Tốc độ gia tốc góc tối đa: | ≥ 60°/S | |
| Giao diện | Truyền thông giao diện |
RS422*2 (TTL tùy chọn) |
| Khả năng phát video | HD-SDI*1 | |
| Tổng quát | Cấu trúc | ≤ Φ172mm × 200mm |
| Trọng lượng | ≤2,5kg | |
| Điện áp | DC24V ((20V ~ 28V) | |
| Tiêu thụ năng lượng | Trung bình:≤50W, đỉnh: ≤100W | |
| Nhiệt độ hoạt động | -20°C-60°C | |
| Nhiệt độ lưu trữ | / | |
| Chức năng theo dõi | Tốc độ chuyển động: | 30 pixel / khung hình |
| Khác biệt hình ảnh mục tiêu: | 5% | |
| Mục tiêu hình ảnh pixel ((Mini) | 4x3 pixel | |
| Hỗ trợ | Chống tắc nghẽn mà không mất chức năng |
Hình vẽ cơ khí
Mô tả LWIR không làm mát
Máy ảnh hình ảnh nhiệt không làm mát hoạt động với độ nhạy và độ chính xác kém hơn, đặc biệt là khi sự không đồng nhất của mảng phẳng tiêu cự hồng ngoại không làm mát có tác động lớn hơn đến lỗi đo.Độ dài sóng hoạt động khác nhau: Máy ảnh hồng ngoại làm mát là máy ảnh hồng ngoại nhạy cảm phát hiện sự khác biệt nhiệt độ nhỏ giữa các vật thể và hoạt động trong sóng ngắn hồng ngoại (SWIR),băng tần hồng ngoại sóng trung (MWIR) và sóng hồng ngoại sóng dài (LWIR) của quang phổBởi vì độ tương phản nhiệt là cao hơn về mặt vật lý trong các băng tần này, càng cao độ tương phản nhiệt,càng dễ dàng phát hiện các cảnh mà độ ẩm mục tiêu không khác nhiều so với nềnCác máy ảnh hồng ngoại không làm mát tập trung quang phổ của chúng trong băng tần hồng ngoại sóng dài (LWIR), trong phạm vi 8-14 um.
