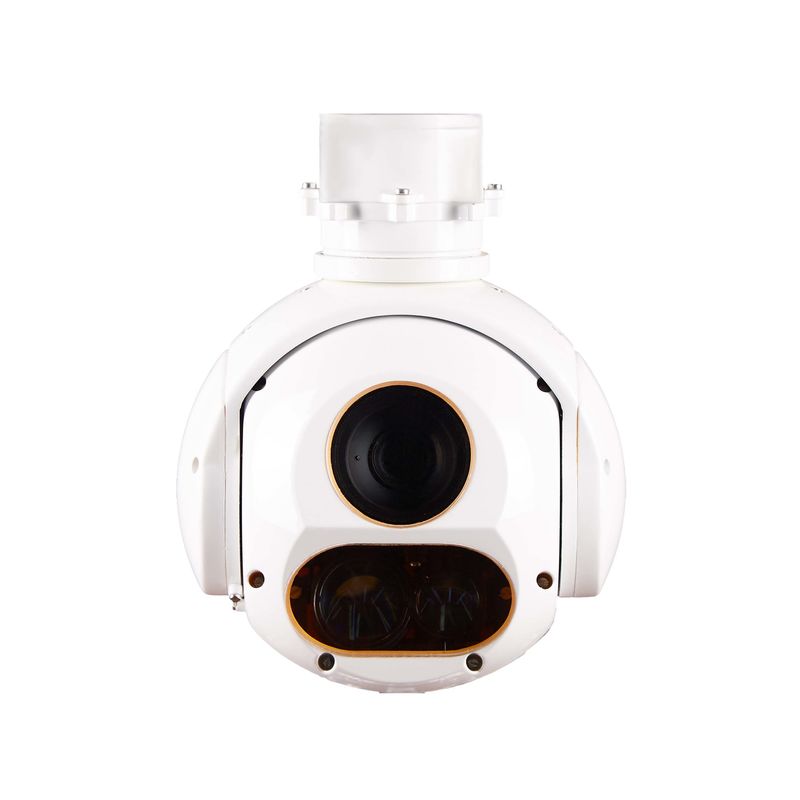

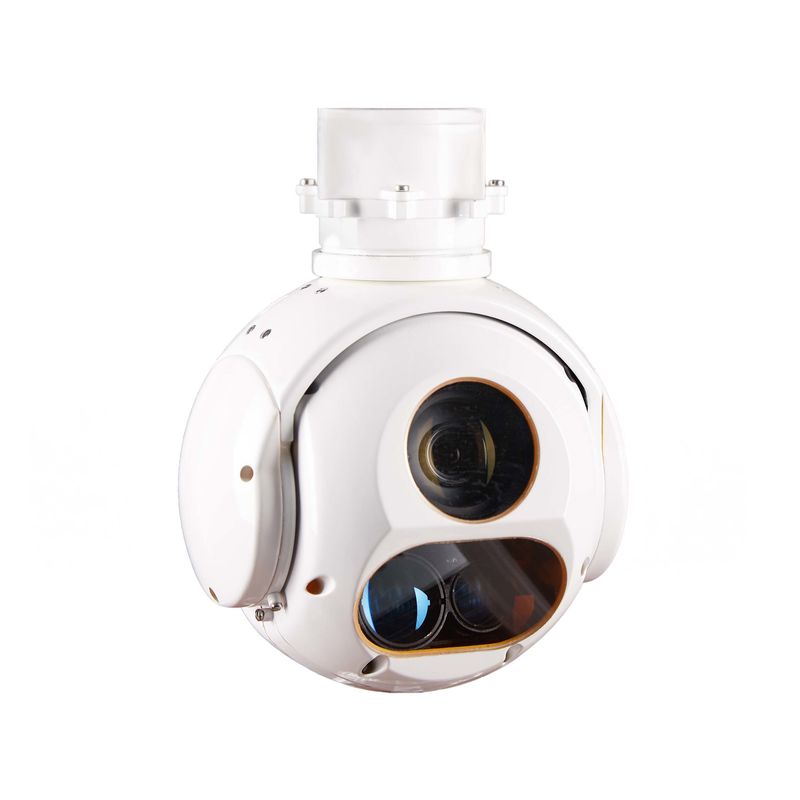

905nm 1000m Hai trục hệ thống máy bay không người lái quang điện cảm biến EO

Hai trục Gyro ổn định gimbal


Các TS120B-01 pods quang điện áp dụng một hai trục gyro ổn định nền tảng, được trang bị một vòng trượt dẫn để nhận ra 360 quay liên tục,và có một camera ánh sáng nhìn thấy độ nét cao 30 lần và một máy đo xa laser.
Nó chủ yếu được sử dụng để phát hiện hình ảnh mặt đất trên không, nhận dạng, theo dõi, định vị và vị trí, và đáp ứng nhu cầu lập bản đồ, giám sát và trinh sát trên không.

chức năng

a) Cung cấp hình ảnh video có thể nhìn thấy của khu vực phát hiện;
b) Nó có chức năng ổn định trục thị giác chính xác cao;
c) Có khả năng phát hiện và xác định các mục tiêu trên mặt đất;
d) Với các chế độ tìm kiếm, theo dõi, khóa, hướng dẫn và các chế độ làm việc khác;
e) Với chức năng tùy chỉnh và hiển thị chồng lên các ký tự;
(f) Với chức năng của vị trí mục tiêu;
g) Với chức năng đo khoảng cách bằng laser;
h) Nó có chức năng tự kiểm tra và chẩn đoán lỗi.

Máy ảnh zoom có thể nhìn thấy

a) Phạm vi làm việc: 0,4μm ~ 0,9μm;
B) Số lượng pixel cảm biến: 1920×1080;
c) Độ dài tiêu cự: 4,3mm ~ 129mm, quang học 30 lần zoom liên tục;
d) Tích rộng liên tục trường nhìn ngang: 63.7 ~ 1.1;
e) Khả năng phát video: HD-SDI, 1080P, 30Hz.

Laser ranging

a) Độ dài sóng làm việc: 905nm;
(b) Độ chính xác: 3m;
(c) Phạm vi tần số: 1Hz;
d) Khoảng cách chụp laser: 3 ~ 1000 m.

Chỉ số hiệu suất máy chủ

a) Phạm vi quay
trục azimuth: xoay liên tục n × 360 °.
Trục pitch:-110 ~ +10 (0 theo hướng ngang và dương theo hướng tăng)
b) Độ chính xác đo góc: ≤2mrad;
c) Độ chính xác ổn định: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz swing);
d) Tốc độ góc tối đa: ≥ 50/s;
e) Tốc độ gia tốc góc tối đa: ≥ 90/s2.

Chỉ số hiệu suất theo dõi

a) Tỷ lệ cập nhật độ lệch của pixel: 50hz;
b) Tốc độ theo dõi: 30 pixel/bộ;
c) Độ tương phản tối thiểu: 8%;
d) Kích thước hình ảnh mục tiêu tối thiểu: 4×3 pixel;
e) Trong trường hợp lăn, giảm nhanh hoặc mở rộng hình ảnh mục tiêu, nó có khả năng theo dõi mà không trượt hoặc mất;
f) Nó có khả năng tự động tái chiếm mục tiêu sau khi sự tắc nghẽn ngắn hạn như mây và cảnh mặt đất được loại bỏ.

thông số kỹ thuật điện

a) Giao diện truyền thông: 1 RS422;
b) Giao diện video: 1 kênh HD-SDI.

Đặc điểm nguồn điện

a) Điện áp DC danh nghĩa: 12V;
b) Phạm vi điện áp bình thường: 10V ~ 14V;
c) tiêu thụ điện trung bình: ≤ 15W;
d) Năng lượng tiêu thụ cao nhất: ≤ 30W.

Định nghĩa giao diện

3.1 Giao diện cơ khí
Xem cho giao diện lắp đặt cơ học.hình.


Hình 1 Giao diện cơ khí

3.2 Giao diện điện
Có hai loại kết nối cho quả bóng quang điện, kết nối hình chữ nhật được sử dụng để cung cấp điện và truyền thông, và kết nối RF được sử dụng để truyền hình.Xem định nghĩa giao diệnBảng 1, Bảng 2

Bảng 1 Định nghĩa về đầu nối hình chữ nhật (J30-15ZK)

Bảng 2 Giao diện video (MCX-KYH81)
