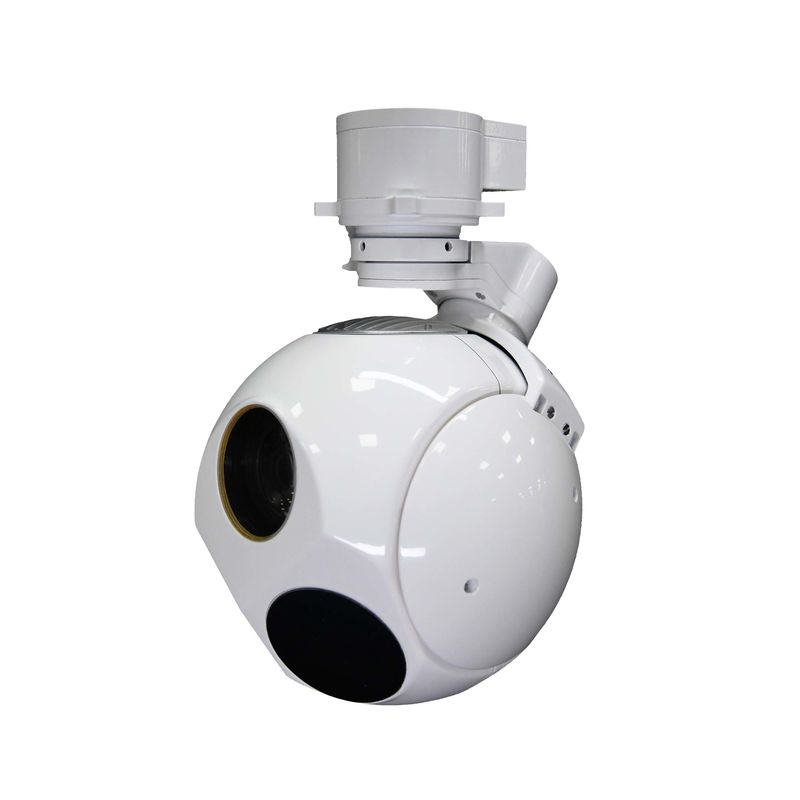

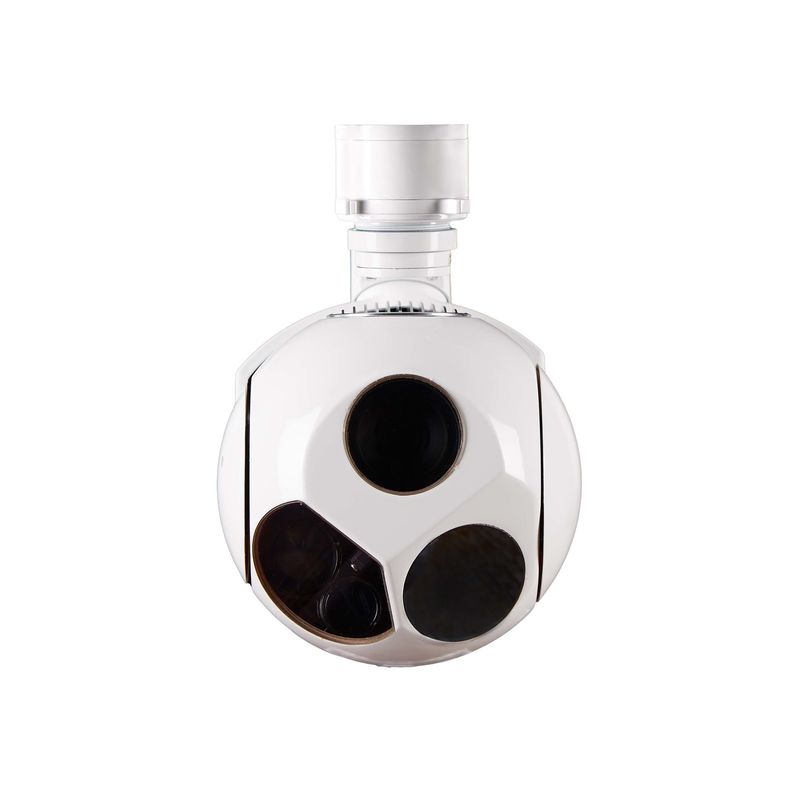

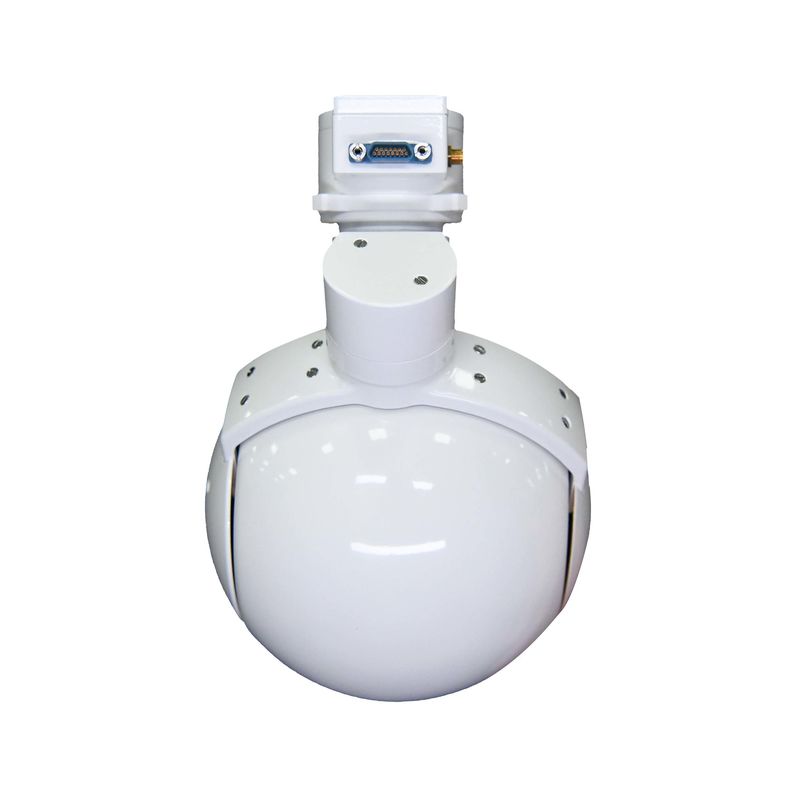

30X HD 3Axis Photoelectric UAV Gimbal Camera Với Laser Rangefinder
TS130CT-01 là nền tảng gimbal ổn định vòng xoáy ba trục, hỗ trợ xoay liên tục 360 °, Camera zoom HD 30X tích hợp và mô-đun hồng ngoại sóng dài ((LWIR không làm mát) và đo xa laser,chủ yếu được sử dụng trong phát hiện hình ảnh trên không, nhận dạng, theo dõi và định vị và vị trí. vv, đáp ứng nhu cầu lập bản đồ, giám sát, trinh sát và các kịch bản ứng dụng khác.
Chức năng
1. Cung cấp video hồng ngoại và hình ảnh cho khu vực phát hiện
2. Chức năng ổn định trục thị giác chính xác cao
3Với khả năng phát hiện và nhận dạng mục tiêu mặt đất.
4. Hỗ trợ tìm kiếm, theo dõi, khóa, hướng dẫn, vv cách làm việc
5. Với lớp phủ ký tự, tùy chỉnh và chức năng hiển thị;
6Với chức năng tự kiểm tra và chẩn đoán lỗi
7. hỗ trợ vị trí mục tiêu và tầm bắn laser
8. tự kiểm tra vàchẩn đoán lỗi
Thông số kỹ thuật
| Cảm biến EO | Độ dài sóng | 0.4μm ∙ 0.9μm | |||
| Nghị quyết | 1920x1080 | ||||
| Độ dài tiêu cự | 4.3mm129mm30X | ||||
| FOV | 63.7° ∼2.3° | ||||
| Khả năng phát video | HD-SDI ((1080P 30Hz) | ||||
| Khoảng cách | Người: Phát hiện 6km; Nhận dạng 2km. Xe: Phát hiện 15km; Nhận dạng 8km. | ||||
| Cảm biến IR | Loại IR | LWIR ((không làm mát) |
| Độ dài sóng | 8 ‰ 14 μm | |
| Nghị quyết | 640x512 | |
| Pixel | 12um | |
| NETD | 50mk | |
| Độ dài tiêu cự | 25mm/F1.0 | |
| FOV | 17.4o × 14o | |
| Khoảng cách | Người: Khám phá 0.7km; Nhận dạng 0.22km Xe: phát hiện 4,2km; nhận dạng 1km |
| Máy đo từ xa bằng laser | Độ dài sóng | 905nm/1535nm |
| Hiệu suất | ||
| Khoảng cách | 1.5km ((3km tùy chọn) | |
| Độ chính xác trong phạm vi | ±3 |
| Hệ thống servo | Giới hạn xoay | 360o liên tục Pan, Pitch: -110 ° ~ + 10 o | ||||
| Độ chính xác góc: | ≤2mrad | |||||
| Độ chính xác ổn định | ≤200μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| Tốc độ góc tối đa | ≥50°/s | |||||
| Tốc độ gia tốc góc tối đa: | ≥ 90°/S | |||||
| Chức năng theo dõi | Tốc độ chuyển động: | 30 pixel/bộ | ||||
| Khác biệt hình ảnh mục tiêu: | 8% | |||||
| Mục tiêu hình ảnh pixel ((Mini) | 4x3 pixel | |||||
| Hỗ trợ | Chống tắc nghẽn mà không mất chức năng | |||||
| Giao diện | Truyền thông giao diện |
RS422 x2 ((TTL tùy chọn) | |||
| Khả năng phát video | HD-SDI x1 | ||||
Hình ảnh
Hình vẽ cơ khí
Cảnh báo
a) Đừng chạm vào cửa sổ máy dò bằng tay hoặc các vật thể khác
b) Đừng cắm hoặc tháo đầu nối mà không ngắt nguồn cung cấp điện.
c) Kết nối nguồn điện và tín hiệu theo định nghĩa giao diện để ngăn ngừa thiệt hại thiết bị
d) Đừng tháo rời thiết bị. Nếu có bất kỳ lỗi nào, vui lòng liên hệ với HONPHO để bảo trì chuyên nghiệp
