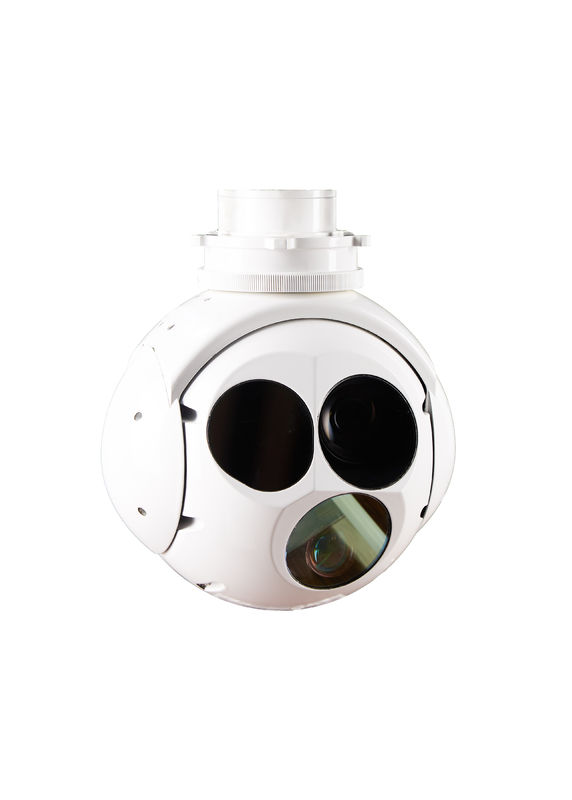

Hệ thống theo dõi quang điện 2 trục 2,5kg với Chức năng Chiếu xạ Laser
Giới thiệu vềHệ thống theo dõi quang điện 2 trục 2,5kg với Chức năng Chiếu xạ Laser
TS03 chủ yếu bao gồm một tháp pháo ổn định, tải trọng quang và mạch xử lý thông tin.Trong số đó, tải quang chủ yếu bao gồm mô-đun hình ảnh ánh sáng khả kiến, mô-đun hình ảnh hồng ngoại không được làm mát sóng dài và đèn chiếu sáng laser.
Chức năng
1. Ổn định LOS độ chính xác cao
2. Hình ảnh ánh sáng kép có thể nhìn thấy và hồng ngoại
3. Phát hiện và xác định mục tiêu mặt đất
4. Tìm kiếm, theo dõi, khóa, hướng dẫn và các chế độ vận hành khác
5. Khả năng định vị mục tiêu
6. Chiếu sáng bằng laser và phạm vi
thông số kỹ thuật
| cảm biến EO | bước sóng | 0,4μm～0,9μm |
| Nghị quyết | 1920x1080 | |
| tiêu cự | 4,3mm～129mm(30X) | |
| trường nhìn | 63,7°～2,3° | |
| đầu ra video | HD-SDI(1080P 30Hz) | |
| Khoảng cách | DÂN: Dò 6km;Nhận biết 2km XE: Phát hiện 15km;Công nhận 8km | |
| cảm biến hồng ngoại | Loại hồng ngoại | LWIR (không làm mát) |
| bước sóng | 8～14μm | |
| Nghị quyết | 640x512 | |
| điểm ảnh | 12um | |
| MẠNG LƯỚI | 50 triệu | |
| độ dài tiêu điểm | 35mm/F1.0 | |
| trường nhìn | 12,4º×9,9º | |
| Khoảng cách | Mục tiêu: Xe 2,3m * 2,3m Phát hiện: 5,7;Công nhận: 1.4 |
|
| Công cụ tìm phạm vi tia laser | bước sóng | 1064nm |
| năng lượng laze | ≥25mJ | |
| khoảng cách khác nhau | 120m~5000m | |
| Độ chính xác khác nhau | ≤3m | |
| hệ thống servo | giới hạn quay | Phương vị: nX360º liên tục;Cao độ: -110° ~+10 º |
| Độ chính xác góc: | ≤2mrad | |
| độ chính xác ổn định | ≤100μrad(1σ)(2°/Hz,1°/Hz) | |
| Tốc độ tối đa | ≥60°/giây | |
| tối đa.gia tốc góc: | ≥60°/giây | |
| giao diện | Giao tiếp giao diện |
RS422*2 (TTL tùy chọn) |
| đầu ra video | HD-SDI*1 | |
| Tổng quan | Kích thước | ≤Φ172mm×200mm |
| Cân nặng | ≤2,5kg | |
| Vôn | DC24V(20V~28V) | |
| tiêu thụ điện năng | Trung bình:≤50W, Đỉnh: ≤100W | |
| Nhiệt độ làm việc | -20℃～60℃ | |
| Nhiệt độ bảo quản | / | |
| Chức năng theo dõi | Tốc độ chuyển động: | 30 điểm ảnh/khung hình |
| Độ tương phản hình ảnh mục tiêu: | 5% | |
| Pixel hình ảnh mục tiêu (Mini) | pixel 4x3 | |
| Ủng hộ | Chống tắc nghẽn mà không làm mất chức năng |
Bản vẽ cơ khí
