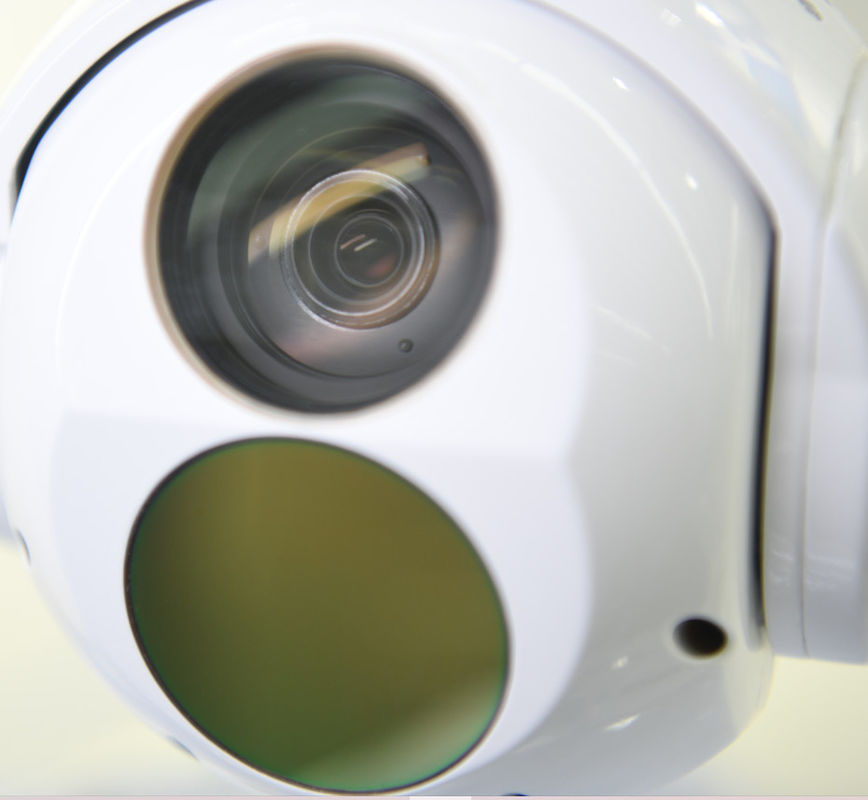

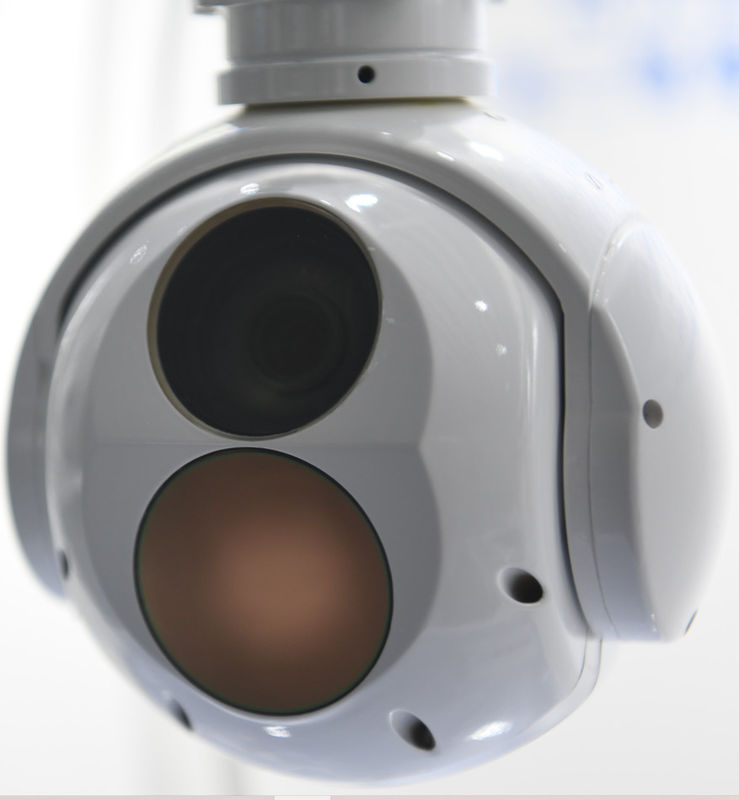

Hệ thống máy bay không người lái quang điện hai trục Zoom Camera và hình ảnh hồng ngoại không làm mát sóng dài


TS120B-03 pods quang điện áp dụng một hai trục gyro ổn định nền tảng, được trang bị một vòng trượt dẫn để nhận ra 360 quay liên tục,và có một camera ánh sáng nhìn thấy độ nét cao 30 lần và một mô-đun chụp hình hồng ngoại không làm mát sóng dàiNó chủ yếu được sử dụng để phát hiện hình ảnh mặt đất trên không, xác định và theo dõi, và đáp ứng nhu cầu lập bản đồ trên không, giám sát và trinh sát.

chức năng

a) Sử dụng hình ảnh ánh sáng hiển thị độ nét cao và sóng dài không làm mát hồng ngoại ánh sáng kép;

b) Nó có chức năng ổn định trục thị giác chính xác cao;

c) Có khả năng phát hiện và xác định các mục tiêu trên mặt đất;

d) Với các chế độ tìm kiếm, theo dõi, khóa, hướng dẫn và các chế độ làm việc khác;

e) Với chức năng tùy chỉnh và hiển thị chồng lên các ký tự;

(f) Với chức năng của vị trí mục tiêu;

g) Nó có chức năng tự kiểm tra và chẩn đoán lỗi.

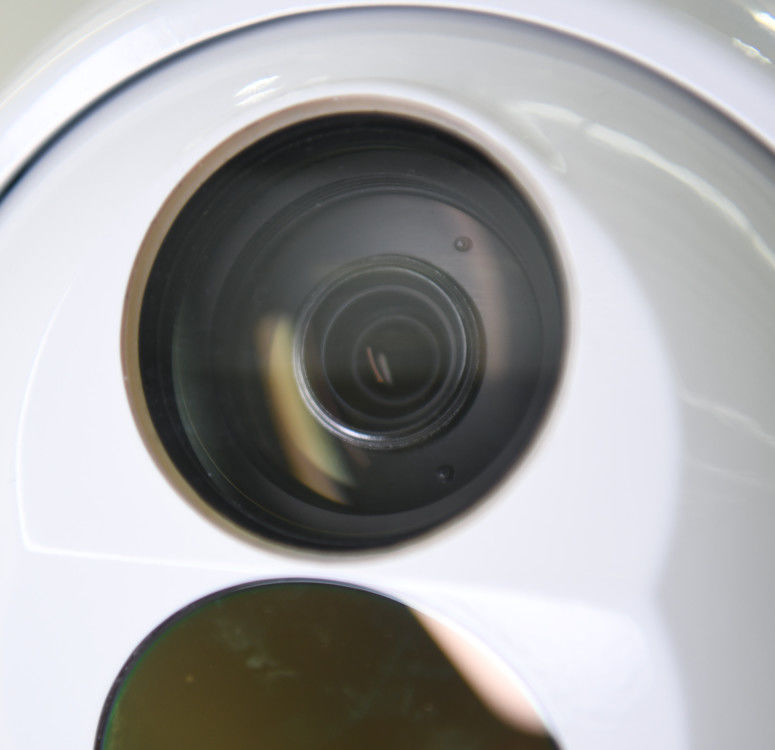

Máy ảnh zoom có thể nhìn thấy

a) Phạm vi làm việc: 0,4μm ~ 0,9μm;
B) Số lượng pixel cảm biến: 1920×1080;
c) Độ dài tiêu cự: 4,3mm ~ 129mm, quang học 30 lần zoom liên tục;
d) Tiếp tục zoom góc nhìn ngang: 63.7 ~ 2.3;
e) Khả năng phát video: HD-SDI, 1080P, 30Hz.

Hình ảnh hồng ngoại không làm mát sóng dài

a) Phạm vi làm việc: 8μm ~ 14μm;

b) Số lượng pixel cảm biến: 640×512;

c) Kích thước pixel: 12um;

d) NETD:50mk;

e) Độ dài tiêu cự: 25mm/F1.0;

(f) góc nhìn: 17,4 × 14;

(g) đầu ra video: HD-SDI, 1080P, 30Hz.

Chỉ số hiệu suất máy chủ

a) Phạm vi quay

trục azimuth: xoay liên tục n × 360 °.

Trục pitch:-110 ~ +10 (0 theo hướng ngang và dương theo hướng tăng)

b) Độ chính xác đo góc: ≤2mrad;

c) Độ chính xác ổn định: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz swing);

d) Tốc độ góc tối đa: ≥ 50/s;

e) Tốc độ gia tốc góc tối đa: ≥ 90/s2.

Chỉ số hiệu suất theo dõi

a) Tỷ lệ cập nhật độ lệch của pixel: 50hz;
b) Tốc độ theo dõi: 30 pixel/bộ;
c) Độ tương phản tối thiểu: 8%;
d) Kích thước hình ảnh mục tiêu tối thiểu: 4×3 pixel;
e) Trong trường hợp lăn, giảm nhanh hoặc mở rộng hình ảnh mục tiêu, nó có khả năng theo dõi mà không trượt hoặc mất;
f) Nó có khả năng tự động tái chiếm mục tiêu sau khi sự tắc nghẽn ngắn hạn như mây và cảnh mặt đất được loại bỏ.

thông số kỹ thuật điện

a) Giao diện truyền thông: 1 RS422;
b) Giao diện video: 1 kênh HD-SDI.

Đặc điểm nguồn điện

a) Điện áp DC danh nghĩa: 12V;
b) Phạm vi điện áp bình thường: 10V ~ 14V;
c) tiêu thụ điện trung bình: ≤ 15W;
d) Năng lượng tiêu thụ cao nhất: ≤ 30W.

Giao diện cơ khí

Xem hình 1 cho giao diện lắp đặt cơ khí.

Hình 1 Giao diện cơ khí

Định nghĩa giao diện

3.1 Giao diện cơ khí
Xem cho giao diện lắp đặt cơ học.hình.


Hình 1 Giao diện cơ khí

3.2 Giao diện điện
Có hai loại kết nối cho quả bóng quang điện, kết nối hình chữ nhật được sử dụng để cung cấp điện và truyền thông, và kết nối RF được sử dụng để truyền hình.Xem định nghĩa giao diệnBảng 1, Bảng 2

Bảng 2 Giao diện video (MCX-KYH81)
